04. 연마지 설비 사업
Laser
Cutting Machine
BNM의 레이저 절단 기계는 DISC Type의 연마지를 CO2 레이저를 이용하여 인치단위로 연속으로 절단하는 롤투롤 장비이다. 설비의 구성은 Unwinding Part, Feeding Part, Laser Part, Rewinding Part, Conveyor Part, Parallt Robot를 이용한 Stacker로 구성되어 있다. 기존에는 금형을 이용한 절단작업을 하였으나 생산성 향상을 위해서 레이저를 적용했다. 생산 제품은 자동차용, 금속용, 목재용 및 비철금속 등 특수용에 적용된다.
04. 연마지 설비 사업
Laser
Cutting Machine
BNM의 Laser Cutting Machine은 DISC Type 연마지를 CO₂ Laser를 이용하여 다양한 인치 규격으로 연속 절단하는 자동화 생산 설비입니다.

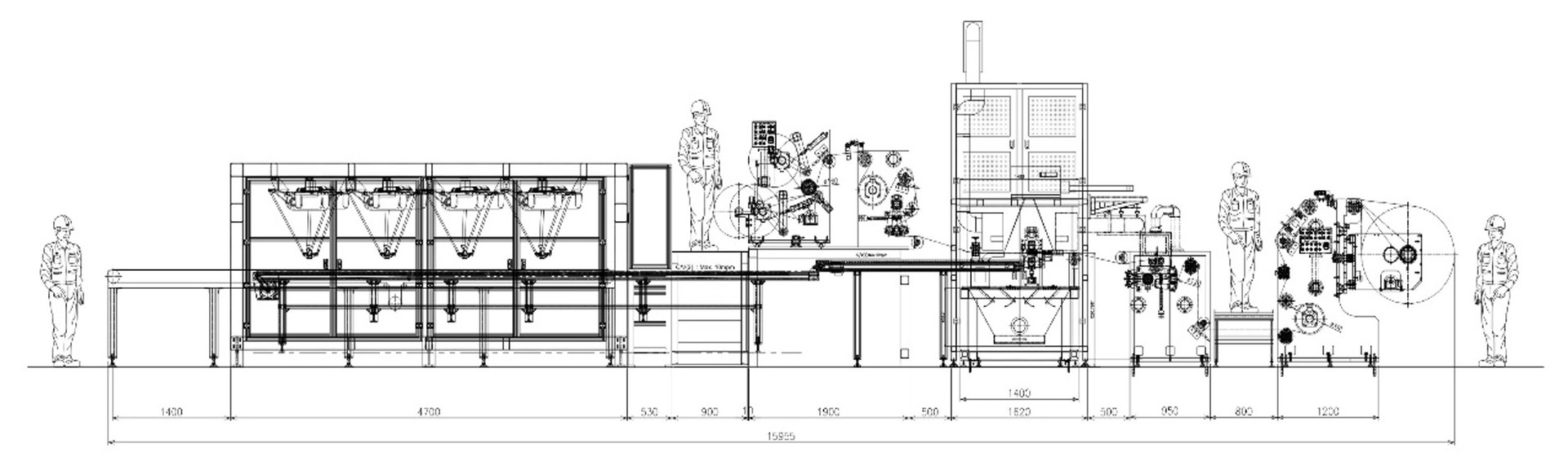

설비는 Unwinding Part, Feeding Part, Laser Cutting Part, Rewinding Part, Conveyor Part 및 Parallel Robot을 이용한 Stacking System으로 구성됩니다. Roll 형태로 공급된 연마지를 정밀하게 이송하면서 Laser를 이용해 원하는 형상과 크기로 절단하고, 절단된 제품은 Conveyor를 통해 이송된 후 Robot을 이용하여 자동으로 적재됩니다.
기존에는 제품 규격별 금형을 이용한 절단 방식을 적용하였으나, 생산성 향상과 공정 자동화를 위해 CO₂ Laser Cutting 방식을 적용하였습니다. 이를 통해 금형 교체에 따른 작업시간을 줄이고, 다양한 제품 규격에 유연하게 대응할 수 있으며 연속 생산 효율을 높일 수 있습니다.
생산된 연마재 제품은 자동차용, 금속 가공용, 목재 가공용, 비철금속용 및 각종 특수 연마 분야에 적용됩니다.
Specifications for Laser Cutting Machine | ||
Major Specification | Kind of Web | Paper, Film |
| Guide Roll Width | 1,550 mm | |
| Web Width | Max. 1,450 mm | |
| Coating Product | CO2 Laser System | |
| Machine Speed | Max. 20 m/min | |
| Driving Motor | AC Vector or Servo Motor | |
Unwinder | Type | One Shaft Center Winding |
| Reel Dia. | Max. ø1,000 mm | |
| Driving Motor | Powder Clutch + Geared Motor | |
Feeling Part | Type | 2-Roll S-Warp Type |
| Driving Motor | AC Vector or Servo Motor | |
Laser Part | Type | CO2 Laser System |
Rewinder | Type | One Shaft Center Winding |
| Reel Dia. | Max. ø600 mm | |
| Driving Motor | AC Vector or Servo Motor | |
Conveyor | Type | steel Mesh Type |
| Type | Belt Type | |
Stacker | Type | Parallet Robot |
