07. 기타 설비 사업


De-lami

Winder

  BNM의 De-lami Winder 기계는 PPF Film 코팅 작업시 1차로 1급지부의 Mat Silicone Film의 보호필름을 코팅 전에 벗겨서 권취하고 2차로 2급지부의 TPU Film을 합지하기 전에 보호필름을 벗겨내서 개별적으로 권취하는 설비이다. 독립적으로 원단의 Tension Control과 권취시 Torque Control이 가능하며 조작부 판넬을 설치하여 개별 제어와 위치에 따라서 이동이 가능하다. 생산 제품은 자동차용에 적용된다.

07. 기타 설비 사업

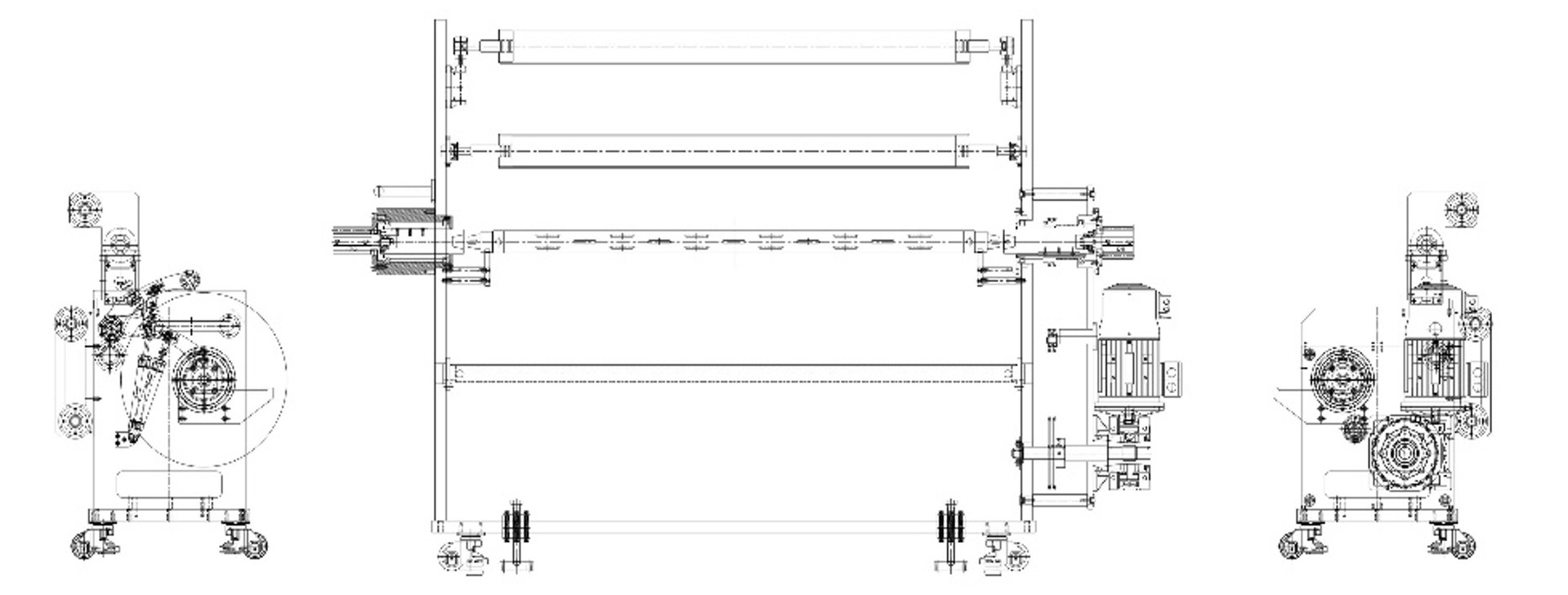

De-lami Winder

BNM의 De-Lami Winder 기계는 PPF Film 코팅 공정에서 각 원단에 부착된 보호필름을 코팅 및 합지 전에 제거하고 개별적으로 권취하는 보조 설비입니다.

1차 공정에서는 1차 급지부의 Matte Silicone Film에 부착된 보호필름을 코팅 전에 제거하여 별도로 권취합니다. 이후 2차 공정에서는 2차 급지부에서 공급되는 TPU Film의 보호필름을 합지 전에 제거하여 개별적으로 권취합니다.

각 권취부는 독립적으로 장력 제어(Tension Control)와 권취 토크 제어(Torque Control)가 가능하도록 구성되며, 별도의 조작 패널을 통해 개별 제어가 가능합니다. 또한 작업 위치와 공정 조건에 따라 설비를 이동하여 사용할 수 있도록 구성할 수 있습니다.

본 설비는 자동차용 PPF(Paint Protection Film) 생산 공정의 보호필름 제거 및 보조 권취 작업에 적용됩니다.

Specifications for De-lami Winder



Major Specification




Kind of Web
PET Film, PE Film
Guide Roll Width
1,700 mm
Web Width
Max. 1,600 mm
Slitting System
Max. 80 m/min
Machine Speed
AC Geared Motor
Driving Motor
One Shaft Center Winding


De-lami Winder


Type
Moving Type
Reel Dia.
Max. ø600 mm
Tension indicator
Load Cell  Type
Touch Roll
ø100 × 1,700 mm

Driving Motor
Powder Clutch + Geared Motor
