03. 코팅 설비 사업
Pilot Coating Machine
BNM의 PILOT 코팅 기계는 연구개발을 목적으로 마이크로 그라비아 코팅, 슬롯 다이 코팅, 콤마 코팅, 챔버 독타 코팅 등 다양한 코팅방식을 적용하여 양산 전에 테스트를 목적한다. 건조 열원은 전기 히타를 사용하며, 액 공급장치는 무맥동 정량 펌프, 다이아프램 펌프를 적용한다. 기능성 코팅, 특수 코팅 및 후가공 기술 개발과 대량 생산의 양산 확립을 위한 향후 개발이 중요하다.
03. 코팅 설비 사업
Pilot Coating Machine

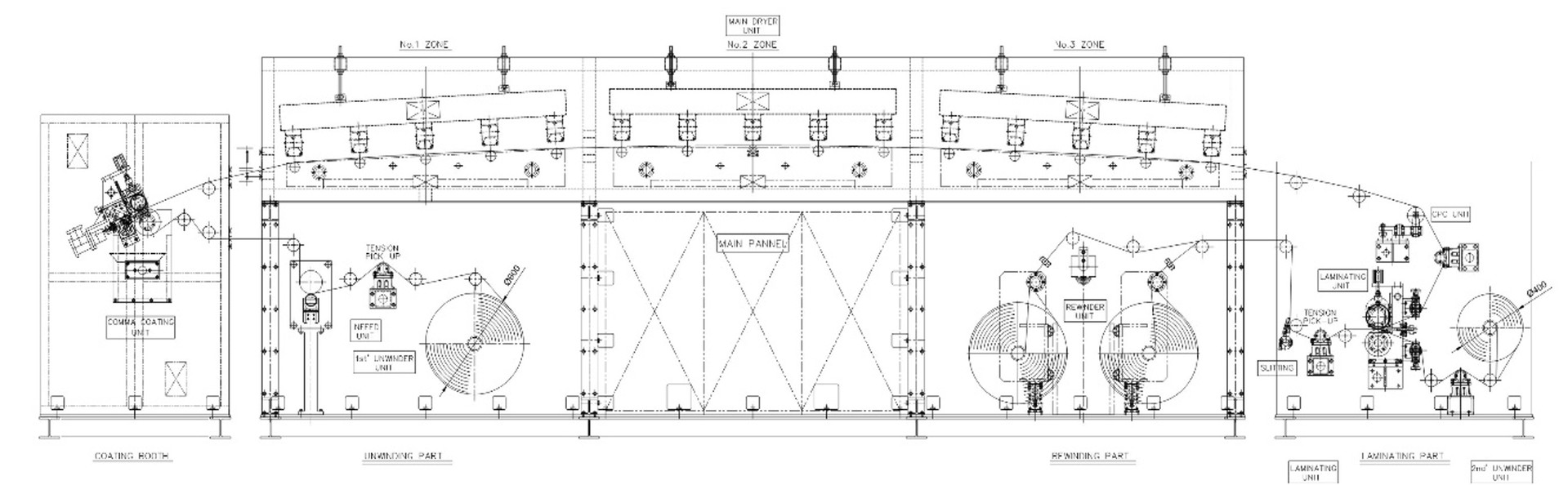

Pilot Coating Machine은 신규 코팅 소재와 제품 개발, 공정 조건 검증 및 최적화를
위한 고정밀 Roll-to-Roll(R2R) 파일럿 코팅 시스템입니다.
기재와 코팅액의 특성, 목표 도포량 및 연구 목적에 따라 Slot Die, Micro Gravure, Reverse Gravure 등 다양한 코팅 방식을 선택 적용할 수 있습니다. 코팅과 건조 공정을
연계하여 양산 적용을 고려한 연속 코팅 테스트와 시제품 제작을 지원합니다.
목표 두께와 도포량에 맞춰 코팅 조건을 조절하고, 정밀 Web Tension Control을 통해
안정적인 원단 이송과 권취를 구현합니다. 또한 기재의 내열성과 코팅액의 특성에 적합한
건조 조건을 설정하여 반복 시험과 공정 조건별 비교 평가를 지원합니다.
본 설비는 코팅 적합성 평가, 공정 최적화 및 양산 Scale-Up 검토에 필요한 공정 데이터
확보를 지원하는 맞춤형 연구개발(R&D) 솔루션입니다.
Specifications for Pilot Coating Machine | ||
Major Specification | Kind of Web | PET Flim |
| Guide Roll Width | 400 ~ 600 mm | |
| Web Width | Max. 300 ~ 500 mm | |
| Coating Product | Micro Coating Type | |
| Slot Die Coating Type | ||
| Machine Speed | Max. 20 m/min | |
| Driving Motor | AC Vector or Servo Motor | |
1st & 2nd Unwinder | Type | One Shaft Center Winding |
| Reel Dia. | Max. ø400 mm | |
| Driving Motor | AC Vector or Servo Motor | |
Dry Chamber | Type | Z-Nozzle Type |
| Air Floating Type | ||
| Roll Support Type | ||
| Length | 2 M x 3 Zone = 6 M | |
| Heat Source | Electric Heater | |
| Blower | Turbo Fan (VVVF) | |
Rewinder | Type | One Shaft Center Winding |
| Reel Dia. | Max. ø400 mm | |
| Driving Motor | AC Vector or Servo Motor | |
