03. 코팅 설비 사업
Protective Film
Coating Machine

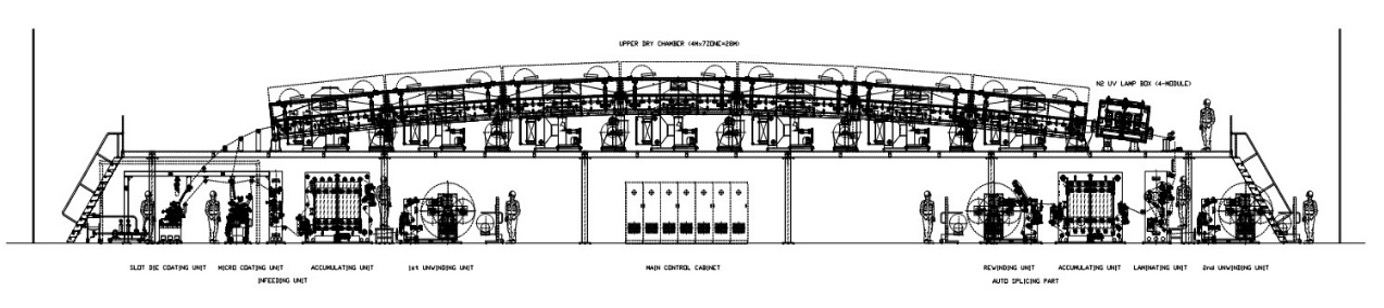

BNM의 보호필름 코팅 기계는 용재타입의 접착제 코팅을 위해 마이크로 그라비아 코팅 방식과 슬롯 다이 코팅 방식을 적용하여 상부 건조기에서 열풍으로 건조한 후 2차로 UV 경화기로 경화 후 2급지부의 보호필름과 합지하고 권취하는 설비이다. 작업공정에 따라 1급지부와 권취부에 어큐뮬레이터를 설치할 수 있으며 궈취부에 상부 오토 스플라이싱 장치를 설치한다. 생산 제품은 ITO 필름 보호용, 광학 필름 보호용 등 전자재료 보호용에 적용된다.
03. 코팅 설비 사업
Protective Film
Coating Machine
BNM의 보호필름 코팅 기계는 용재타입의 접착제 코팅을 위해 마이크로 그라비아 코팅 방식과 슬롯 다이 코팅 방식을 적용하여 상부 건조기에서 열풍으로 건조한 후 2차로 UV 경화기로 경화 후 2급지부의 보호필름과 합지하고 권취하는 설비이다. 작업공정에 따라 1급지부와 권취부에 어큐뮬레이터를 설치할 수 있으며 궈취부에 상부 오토 스플라이싱 장치를 설치한다. 생산 제품은 ITO 필름 보호용, 광학 필름 보호용 등 전자재료 보호용에 적용된다.
Specifications for Protective Film Coating Machine | ||
Major Specification | Kind of Web | PET Flim |
| Guide Roll Width | 1,700 mm | |
| Web Width | Max. 1,600 mm | |
| Coating Product | Micro Coating Type | |
| Slot Die Coating Type | ||
| Machine Speed | Max. 100 m/min | |
| Driving Motor | AC Vector or Servo Motor | |
1st & 2nd Unwinder | Type | Two Shaft Turret Type |
| Reel Dia. | Max. ø800 mm | |
| Driving Motor | AC Vector or Servo Motor | |
Dry Chamber | Type | Z-Nozzle Type |
| Roll Support Type | ||
| Length | 4 M x 7 Zone = 28 M | |
| Heat Source | Thermo Oil, Gas Hot-Air | |
| Blower | Turbo Fan (VVVF) | |
UV System | Type | Box + Module Type |
Rewinder | Type | Two Shaft Turret Type |
| Reel Dia. | Max. ø800 mm | |
| Driving Motor | AC Vector or Servo Motor | |
