06. 슬리터 설비 사업
Window Film
Slitting Machine
BNM의 Window Film Slitting 기계는 Master Roll 형태의 PET 원단의 소재를 Edge Slitting, Inch Slitting 등 필요한 폭만큼 Slitting 하는 구조와 필요한 직경만큼 30M씩 감는 Log Roll 겸용인 효율적인 설비이다. 본 설비는 Window Film 전용 타입이며, Auto Tension Control, Edge Position Control을 적용, Trimming Winder 설치, 조작부 터치 판넬 및 수동 조작 겸용이 가능하다. 생산 제품은 자동차용, 건축용, 인테리어용에 적용된다.
06. 슬리터 설비 사업
Window Film
Slitting Machine

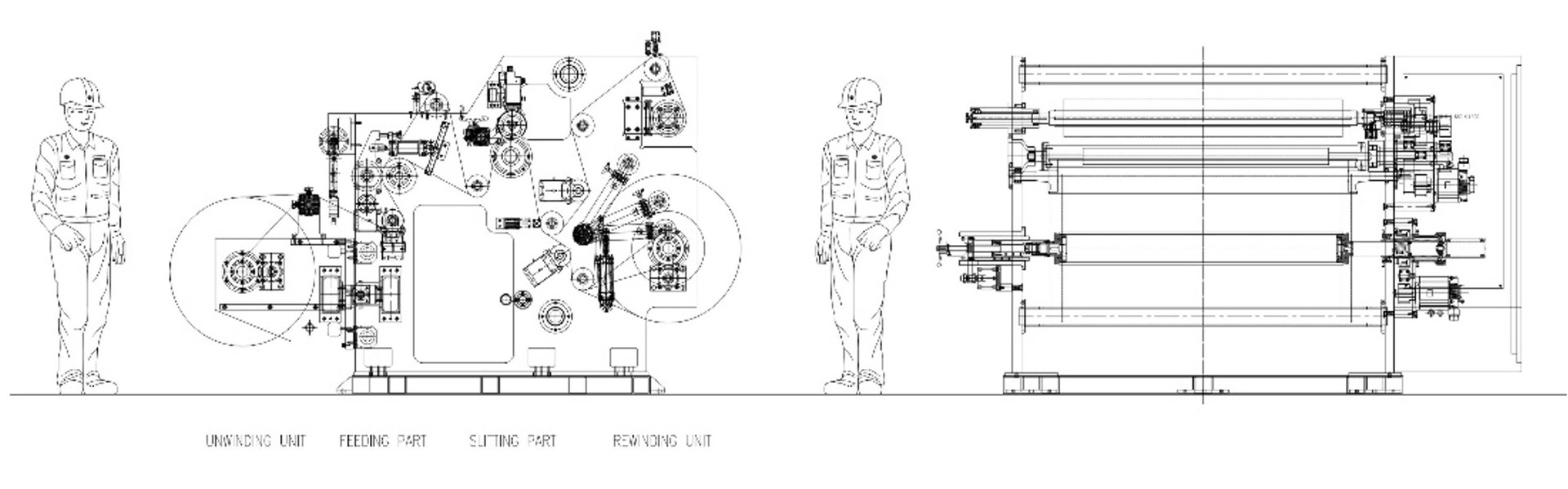

BNM의 Window Film Slitting Machine은 Master Roll 형태의 PET 원단을 고객이 요구하는 폭과 길이에 맞춰 정밀하게 분할하고 재권취하는 윈도우 필름 전용 가공 설비입니다.
원단의 가장자리를 정리하는 Edge Slitting과 다양한 인치 규격으로 분할하는 Inch Slitting 공정을 적용할 수 있으며, 필요에 따라 일정 길이(예: 30 m)로 권취하는 Log Roll 생산 기능을 함께 구성할 수 있습니다.
안정적인 슬리팅 및 권취 품질을 확보하기 위해 자동 장력 제어(Auto Tension Control)와 원단 위치 제어(Edge Position Control) 기능을 적용하며, 절단된 가장자리 원단을 처리하기 위한 Trimming Winder를 구성할 수 있습니다. 또한 조작부는 Touch Panel과 수동 조작을 병행할 수 있도록 구성하여 작업 편의성을 높였습니다.
생산된 제품은 자동차용, 건축용 및 인테리어용 윈도우 필름 등 다양한 분야에 적용됩니다.
Specifications for Window Film Slitting Machine | ||
Major Specification | Kind of Web | PET Film |
| Guide Roll Width | 1,700 mm | |
| Web Width | Max. 1,600 mm | |
| Slitting System | Shear Knife Type | |
| Machine Speed | Max. 200 m/min | |
| Driving Motor | AC Vector or Servo Motor | |
Unwinder | Type | One Shaft Center Winding |
| Reel Dia. | Max. ø800 mm | |
| Driving Motor | Powder Brake | |
| Edge Guider | E.P.C or L.P.C | |
Slitting Part | Type | Ring Knifr Type |
| Slitting Width | Min. 508 mm | |
Feeding Part | Type | 2-Roll Press Type |
| Driving Motor | AC Vector or Servo Motor | |
Rewinder | Type | One Shaft Center Winding |
| Reel Dia. | Max. ø800 / ø120 mm | |
| Driving Motor | AC Vector or Servo Motor | |
